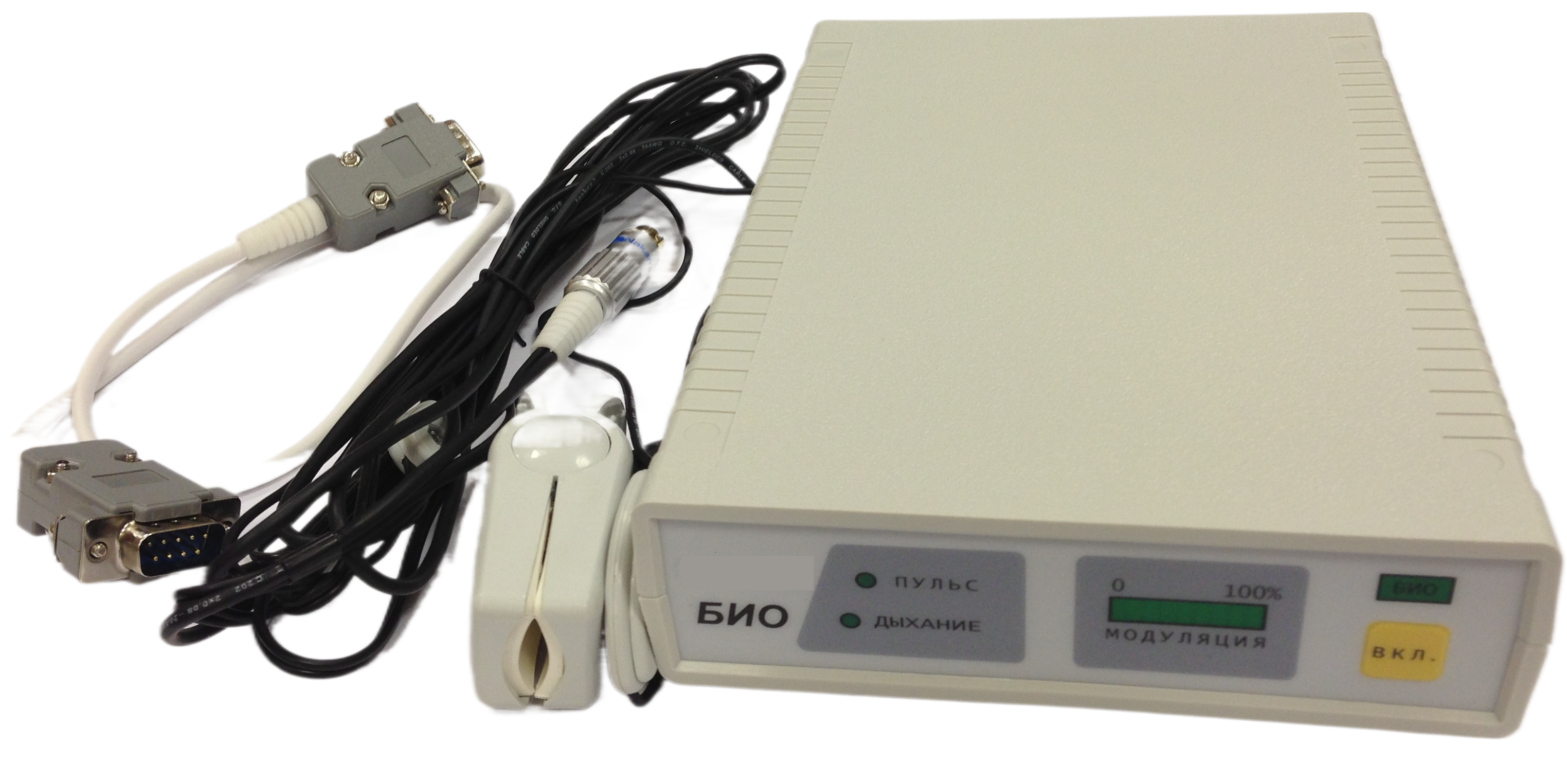

Блок «Мустанг 2000 БИО» для синхронизации пульса и дыхания

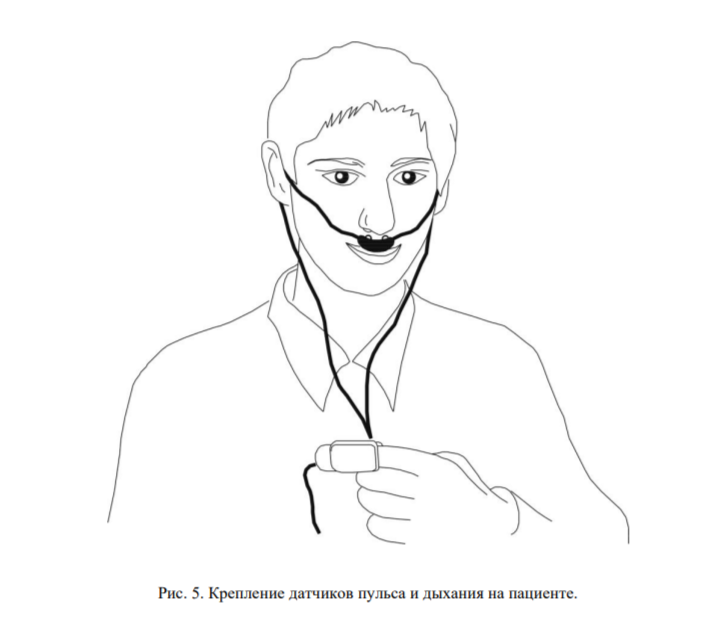

Блок «Мустанг 2000 БИО» предназначен для синхронизации временных параметров лазерного воздействия с биоритмами конкретного пациента. Сигналы пульса и дыхания снимаются с пациента с помощью специальных датчиков пульса и дыхания.

Блок подключается к аппарату «Мустанг-2000» и позволяет проводить лазерное воздействие, модулированное в соответствии с сигналами пульса и дыхания пациента, а также плавающей частотой 7-14 Гц.

Мощность лазерного излучения модулируется тремя сигналами. Несущая частота  модулируется плавающей частотой 7-14 Гц (задается специальным генератором). При этом мощность излучения несущей частоты в отсутствии сигналов пульса и дыхания составляет 1/3 от максимального значения.  При наличии сигналов с датчиков пульса и дыхания происходит дополнительная модуляция излучения, добавляя в фазах систолы и вдоха по 1/3 к амплитуде. В результате на выдохе в фазах диастолы мощность излучения минимальна, а на вдохе в фазах систолы (наиболее благоприятные моменты воздействия) достигает максимального значения.

Описание Блок БИО

1. Назначение

Блок предназначен для использования в качестве источника внешней модуляции лазерного излучения по различным параметрам центральной и периферической гемодинамики.

2. Автоматически определяет и обеспечивает оптимальную энергетическую плотность излучения при совместной работе с базовым блоком аппаратов.

3. Осуществляются: световая индикация состояния биологической обратной связи, автоматическая индивидуальная калибровка биологической обратной связи на каждого пациента.

Технические характеристики

Максимальная потребляемая мощность, не более ВА ……............2

Диапазон рабочих температур, °С ..……. +10 ...+30

Габаритные размеры, мм, не более

- блок биоуправления «Мустанг-БИО»: 140х195х45;

- датчиков биологической обратной связи: 60х25х25

Масса (вес), г, не более

- блок биоуправления: 500;

- датчиков биологической обратной связи: 30.

Комплектация

1. Блок биоуправления …………………......... 1

2. Шнур соединительный .........................…… 1

3. Датчики пульса и дыхания (комплект) .......  1

4. Паспорт ……………………………………..  1

5. Упаковочный пакет ……………….……....... 1

6. Упаковочная коробка …………..………......  1
